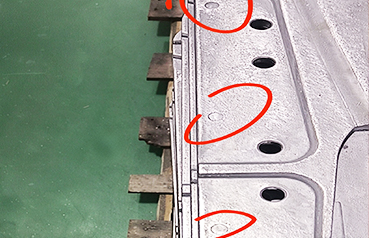

顶针凹陷修补

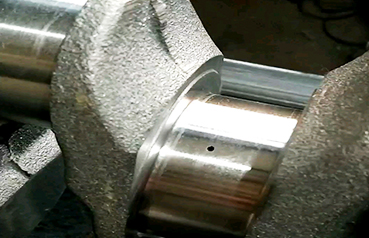

金属穿孔修补

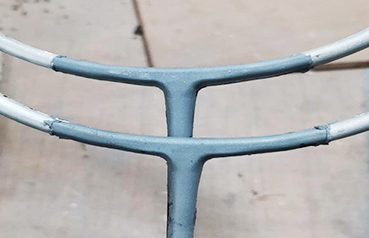

金属缝隙填充

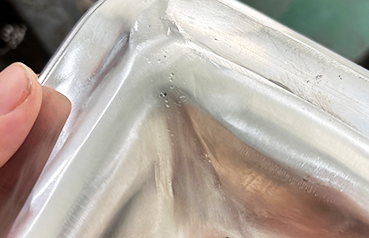

铝合金电焊砂眼修复

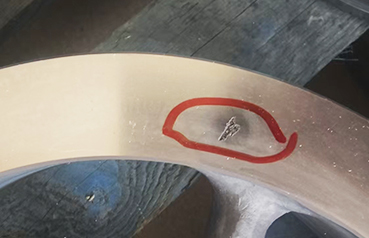

铝件气孔修复

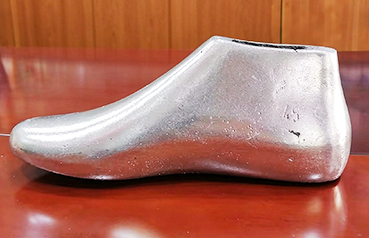

鞋模砂眼修补
修复性
各种铝及铝合金铸件零件及设备的缺陷、磨损、划伤、腐蚀、断裂修复。
焊接性
可用于不方便焊接部位粘结，粘结强度高
加工性
可做各种机械加工，修补后可加工喷粉、电镀。
耐酸碱
固化后可耐受强酸、强碱介质侵蚀
耐老化
高分子原材料，产品按5-10年使用寿命设计
环保性
汇瑞环保标配ROHS2.0

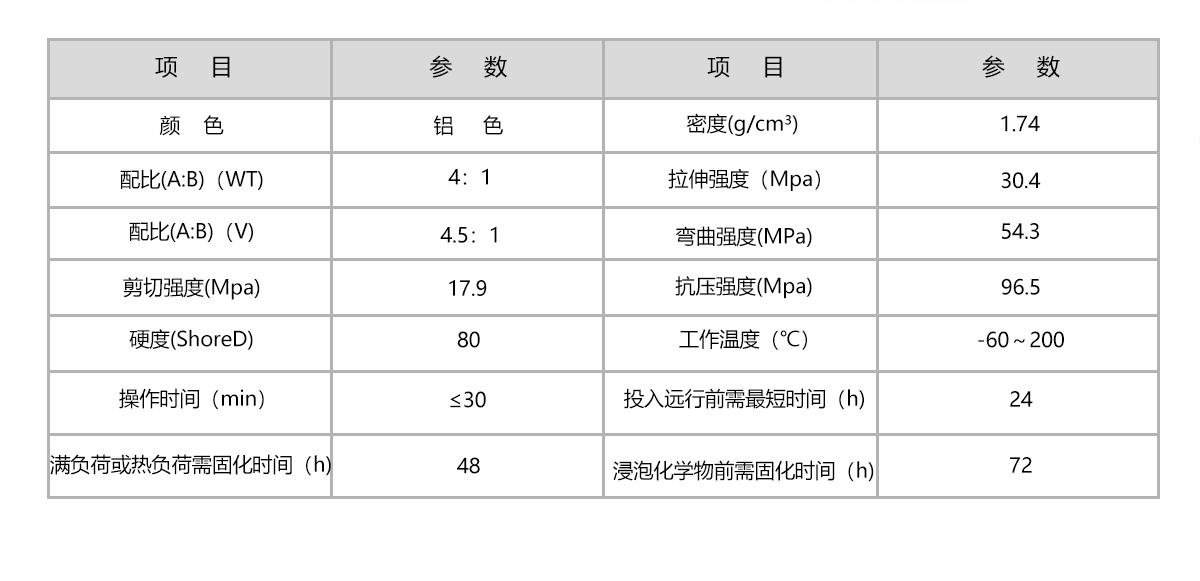

温馨提示：以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以测试数据准。
HR-8113G耐高温铝质修补剂使用方法
1.基材处理：清除修补处灰尘、油污，用钢丝刷或粗砂纸打磨粗化表面；
2.配比搅拌：使用称量工具，按体积比 A:B=4.5:1 / 重量比 A:B=4:1 取料，刮板搅拌至颜色均匀；
3.涂胶：将胶料均匀涂覆于修补位置，涂抹时反复按压，提升修补效果；
4.固化：常温放置 24h，固化完成后方可进行后续加工。
HR-8113G耐高温铝质修补剂注意事项
1.需在通风、阴凉、干燥处密封保存；
2.放置于儿童不及处，避免阳光直接照射；
3.保质期 24 个月，过期经试验合格，可继续使用；
4.包装规格：250g/组，16 组/箱。
1.HR-8113G可以修补什么材料？
汇瑞工程师：用于铸铝、铝合金压铸件，修补砂眼、气孔、裂纹、磨损、腐蚀坑。
2.这款修补剂耐温多少度？耐油、耐水吗？
汇瑞工程师：HR-8113G固化后具备耐高温200度，耐机油、液压油、清水；适合泵体、箱体壳体、液压铝件等工况；强酸碱工况建议提前做测试。
3.HR-8113G修补固化之后能不能打磨、钻孔、攻丝、车削？
汇瑞工程师：24小时完全固化后可以进行机加工（打磨、钻孔、攻丝、车削），和铝基材可一同加工。
4.修补厚缺损可以一次性填满吗？
汇瑞工程师：不建议一次性厚涂，深坑、大面积缺损需要分层修补。
5.修补后胶水不干、发粘是什么原因？
汇瑞工程师：配比不准、搅拌不均匀、基材有油污、环境温度偏低都会导致固化异常。
扫码获取
扫一扫
