橡胶贴双面胶粘不牢改善办法有哪些？

一、表面预处理

清洁去污

原理：橡胶表面易沾染油污、灰尘、脱模剂等杂质，会阻碍双面胶胶黏剂与橡胶的接触，影响粘接效果。

方法：使用酒精、异丙醇等有机溶剂擦拭橡胶表面，能有效去除油污和部分杂质；对于顽固污渍，可先用软毛刷蘸取清洁剂轻轻刷洗，再用干净的布擦干。例如，在汽车橡胶密封条粘贴双面胶前，用酒精棉球仔细擦拭密封条表面，可显著提高粘接牢固度。

打磨增糙

原理：橡胶表面光滑，胶黏剂难以附着。通过打磨增加表面粗糙度，可增大胶黏剂与橡胶的接触面积，提高粘接力。

方法：使用砂纸（建议 180 - 320 目）轻轻打磨橡胶表面，注意打磨力度要均匀，避免过度打磨损伤橡胶。比如，在粘贴橡胶手柄套时，用砂纸将手柄套与双面胶接触的部位打磨至表面有轻微划痕，能增强粘接效果。

等离子处理

原理：等离子体中的高能粒子可对橡胶表面进行轰击，使其表面分子链断裂，产生自由基，增加表面活性，提高胶黏剂的润湿性和粘接力。

方法：将橡胶制品放入等离子处理设备中，根据橡胶材质和处理要求设置合适的处理参数，如功率、时间、气体种类等。一般处理时间为几十秒到几分钟。该方法适用于对粘接质量要求较高的大规模生产。

二、选择合适的双面胶

考虑橡胶类型

天然橡胶：天然橡胶具有较好的弹性和柔韧性，可选择压敏型双面胶，如 3M VHB 系列，其具有高粘性和良好的耐候性，能满足天然橡胶制品的粘接需求。

丁腈橡胶：丁腈橡胶耐油性较好，但表面能较低。可选用专门用于低表面能材料粘接的双面胶，如德莎 4965，它对丁腈橡胶等低表面能材料有优异的粘接性能。

硅橡胶：硅橡胶表面惰性强，粘接难度大。建议使用经过特殊处理的硅橡胶专用双面胶，如日东 5000NS 系列，该双面胶针对硅橡胶的特性进行了优化，能提供可靠的粘接效果。

根据使用环境选择

高温环境：若橡胶制品将在高温环境下使用，应选择耐高温双面胶，如聚酰亚胺基材的双面胶，其可耐受 200℃以上的高温，确保在高温下仍能保持良好的粘接性能。

潮湿环境：在潮湿环境中，应选用防水性能好的双面胶，如丙烯酸泡棉双面胶，它具有良好的防水密封性，能有效防止水分渗入粘接界面，保证粘接强度。

三、使用辅助材料

橡胶处理剂

作用：橡胶处理剂可改变橡胶表面的性质，提高表面能，增强双面胶与橡胶的粘接力。

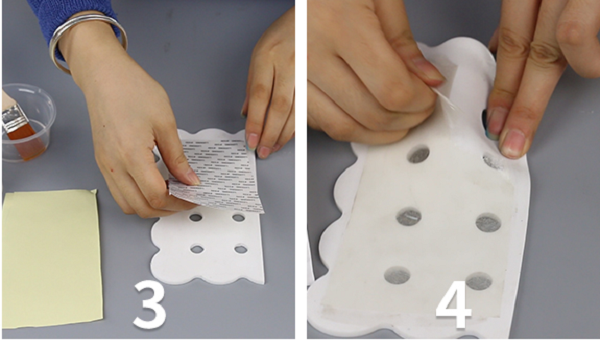

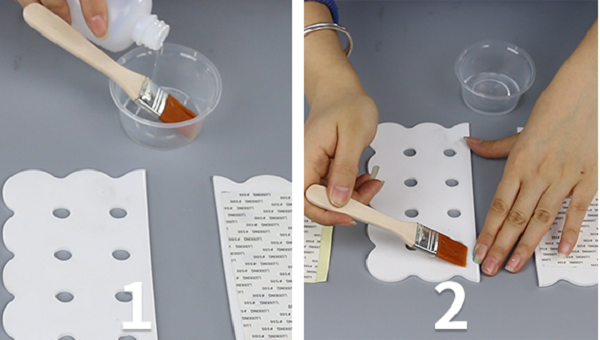

推荐产品：HR-740 橡胶处理剂，它适用于多种橡胶材料，在室温下 15 分钟即可表干，操作简便。使用时，将处理剂均匀涂覆在橡胶表面，待干燥后再粘贴双面胶。

四、优化粘贴工艺

控制粘贴压力

原理：适当的粘贴压力可使双面胶的胶黏剂更好地填充橡胶表面的微观凹凸，增加接触面积，提高粘接力。

方法：使用滚轮或压板等工具，对粘贴部位施加均匀的压力。压力大小应根据橡胶的硬度和双面胶的类型进行调整，一般建议压力在 0.1 - 0.5MPa 之间。例如，在粘贴橡胶垫片时，用滚轮均匀滚压，可确保垫片与基材紧密粘合。

保证粘贴时间

原理：双面胶的胶黏剂需要一定的时间来达到最佳的粘接强度，过早施加外力可能导致粘接不牢。

建议：粘贴后，让橡胶制品在室温下静置一段时间（一般为 24 - 48 小时），使胶黏剂充分固化。在此期间，避免对粘贴部位施加过大的外力。

       通过以上表面预处理、选择合适的双面胶、使用辅助材料以及优化粘贴工艺等方法，可有效改善橡胶贴双面胶粘不牢的问题，提高橡胶制品的粘接质量和可靠性。
