汇瑞首页汇瑞产品汇巨产品胶奥产品汇聚力品牌
汇瑞 HR‑8769 高温碳化硅粘合剂，耐温‑60~1800℃，抗热震，适配碳化硅陶瓷、氧化铝陶瓷、金属粘接修补；用于光伏半导体、冶金窑炉、航空航天，可免费制定解决方案。
半导体光伏、冶金窑炉、化工防腐、电力锅炉、航空航天等
碳化硅陶瓷部件、单晶硅半导体设备、高温炉窑碳化硅构件、碳化硅发热元件、碳化硅热电偶保护管

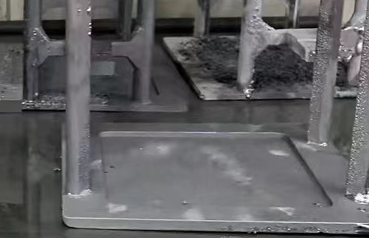

高温承载支架

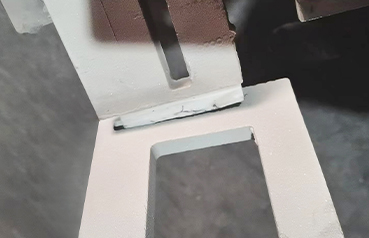

碳化硅互粘

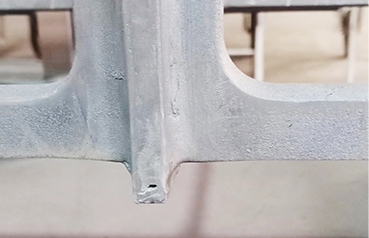

碳化硅陶瓷开裂修补

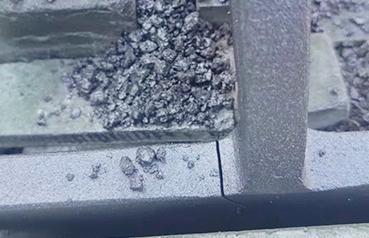

碳化硅支架断裂修补

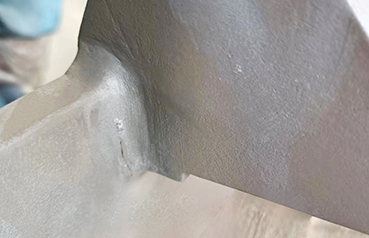

碳化硅陶瓷修复

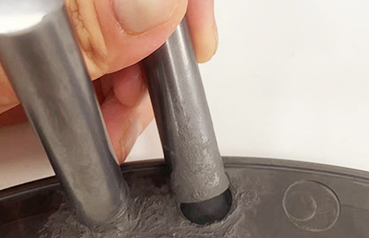

碳化硅互粘

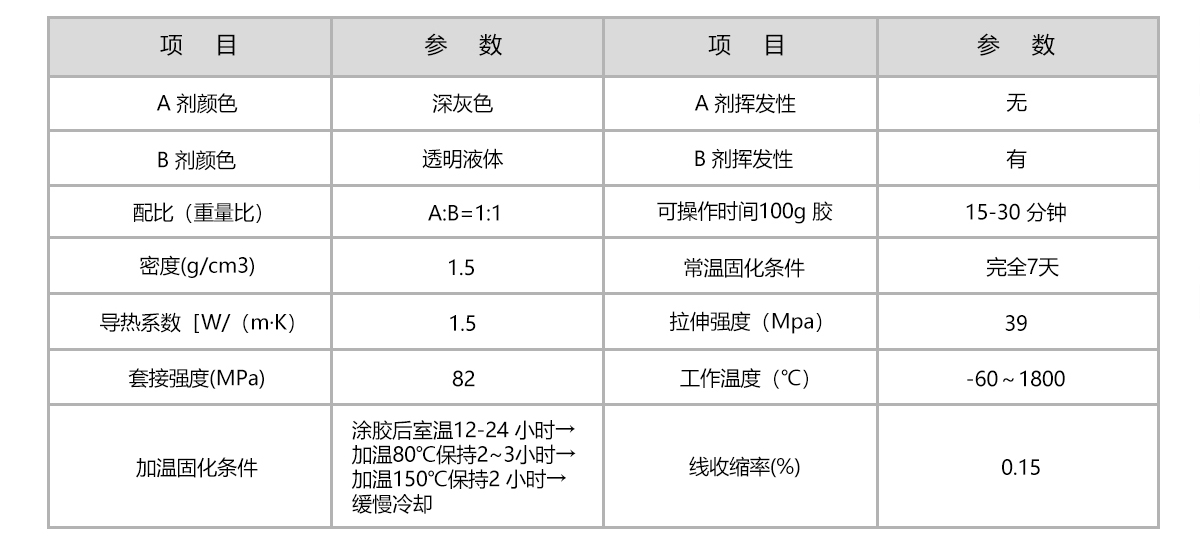

耐高低温-60-1800度，可长期1650度使用
可直接接触明火，火烧不碳化
套接强度82Mpa，拉伸强度39Mpa
用在新能源、高能物理、冶金、石油化工、航空航天等行业。
导热系数1.5W/（m·K）
汇瑞环保标配ROHS2.0
温馨提示：以上性能数据是在温度25°C、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以测试数据准。
HR-8769 1800度高温碳化硅胶使用方法
准备工具：电子称、刮板、调胶容器、烤箱
1.表面处理：清洁干净粘结表面，必要时可进行打磨提高粘结面的粗糙度。
2.配比：使用电子秤将A剂和B剂按重量比A:B=1 :1 比例配胶，并搅拌均匀。
3.涂胶：将胶水均匀涂抹在需粘结（修补）的表面，粘结后固定好产品。调好的胶水尽快用完。
4.固化：涂胶后室温放置12-24小时，再放进烤箱加温80℃保持2~3 小时，再升温150℃保持2 小时，然后关掉电源，让产品缓慢冷却即可。
5.无加温条件的情况室温下也可以固化，室温固化需要3-5 天，胶层较厚时固化时间延长。
HR-8769 1800度高温碳化硅胶注意事项
1、需在通风、阴凉、干燥处密封保存；
2、放置于儿童不及处，避免阳光直接照射；
3、保质期12个月，开封后请尽快用完；
4、包装规格：250g/组，16 组/箱；
1.HR-8769可以粘接哪些材料？
汇瑞工程师：适合碳化硅陶瓷、氧化铝陶瓷、石墨、耐火材料、部分耐高温金属；可用于高温件粘接、裂纹修补、缝隙密封。
2.粘接件冷热交替会不会开裂脱落？
汇瑞工程师：按规范施工 + 完整升温固化，抗热震性能良好；如果基材热膨胀差异过大、胶层太厚，冷热循环有开裂风险，建议小试。
3.胶层涂多厚合适？是不是越厚越好？
汇瑞工程师：不建议厚涂。粘接层控制薄而均匀；裂缝修补单次厚度不宜过厚，厚层容易内应力大、固化开裂，厚缝建议分层填充固化。
4.固化升温有什么讲究，能不能直接快速升到高温？
汇瑞工程师：不能直接急速升温，需要阶梯升温，缓慢升温排掉胶体内水分；升温过快容易鼓包、裂纹、粘接失效。
