汇瑞首页汇瑞产品汇巨产品胶奥产品汇聚力品牌
HR-8541是丙稀酸酯型PP结构强力胶水，通过主剂与硬化剂反应激活PP表面，形成类似“冷焊”的化学变化；粘接PP无需表面处理强度高韧性好，耐冲击耐老化耐酸碱，广泛应用于汽车零件装配。
汽车行业、塑料制品、五金机械等。
PP对粘、PP粘接、PP粘金属、PP粘铝片，汽车零件装配等。

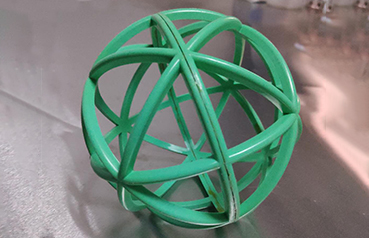

PP对粘

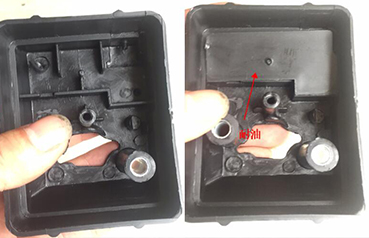

PP粘接

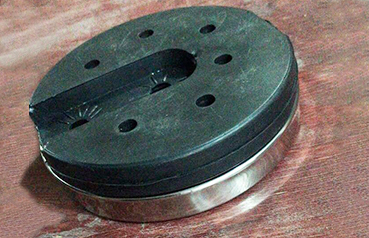

PP粘金属

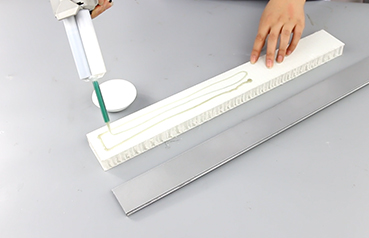

PP粘铝片
汽车空调出风口PP塑料粘接
汽车蓄电池壳体PP粘接
粘PP无需处理，省时=省钱。
结构型设计可用于立面粘接。
能用于弱酸碱工况。
5-10年设计，高分子树脂。
手工和点胶机均可操作。
汇瑞环保标配ROHS+REACH检测。
| 项 目 | 参 数 | 项 目 | 参 数 |
|---|---|---|---|
| A剂颜色 | 蓝色 | B剂颜色 | 透明 |
| A胶粘度(TEspindle,2.5rpm) | 4000-10000CPS | B胶粘度(TEspindle,2.5rpm) | 60000-110000CPS |
| 配比（重量比） | 1:1(A: B) | 气味 | 无 MMA 气味 |
| 常温下可使用时间（分钟） | 5-10 | 初步固化时间（分钟） | 40-50 |
| 完全固化时间（H） | 48 | 混合后密度 | 1.012kg/L |
| 邵氏硬度 | 45-55 | 使用温度℃ | -40-90℃ |
| 机械性能 | |||
| 拉伸强度 | 7.0MPa，[1,015psi] | 断裂伸长率 | >30% |
| 模量 | 300MPa,[116,000psi] | 湿热老化(PP/PP) | >80% |
| 固化后测试数据 | |||
| 基材 | 表面处理 | 破坏模式 | 剪切强度（Mpa） |
| PP-PP | 无 | 表面破坏 | 6.8 |
| PP-A1 | 无 | 表面破坏 | 7.1 |
| A1-A1 | 无 | 结构破坏 | 13.2 |
| PE-PE | 无 | 结构破坏 | 14.5 |
温馨提示：以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以测试数据准。
聚丙烯PP结构胶使用方法
1.清洁粘接材质表面的灰尘、油污等；
2.旋转拧开拔出封口，装上胶嘴旋转拧紧。
3.尾部装上推管/或放入胶枪。推动推管/按动胶枪挤出胶水。刚挤出来的小部分胶水混合不均匀，不建议使用。
4.将胶水均匀涂在粘接不然，然后立即贴合按压固定。24小时后再进行强度测试。
聚丙烯PP结构胶注意事项
1.存放于阴凉通风处，禁止与明火接触；
2.此类产品属于危险品，按化学品运输；
3.保质期为未开封6个月，过期经检验合格仍可使用；
4.放置儿童触及不到的地方，需在通风、阴凉、干燥处密封保存。
1.HR‑8541粘接PP、PE塑料，需要做表面打磨、涂处理剂吗？
汇瑞工程师：这款是免处理PP\PE丙烯酸酯结构胶，PP、PE 基材无需打磨、无需涂刷处理剂就可以直接粘接。但粘接表面要清理干净油污、灰尘，保证基材表面洁净，才能发挥最佳粘接强度。
2.HR‑8541胶水配比、固化时间是多少，多久可以投入使用？
汇瑞工程师：胶水A、B组份重量配比为 1:1，混合后可操作时间 5‑10 分钟，初步固化时间 40‑50 分钟，需要 24 小时才能完全固化，建议 24 小时之后再做强度测试和投入使用。
3.HR‑8541可以粘接哪些材质，能不能塑料粘金属？
汇瑞工程师：可用于PP对粘、PE粘接，支持PP粘金属、PP粘铝片。多用于汽车零件、塑料制品、五金机械行业的结构粘接场景。
4.HR‑8541耐温、耐环境性能怎么样，是否可以户外使用？
汇瑞工程师：胶水使用温度范围‑40~90℃，具备耐老化、耐冲击、耐弱酸碱的性能，满足户外多数工况使用。实验室数据仅供参考，实际建议按自身工况做模拟测试验证。
5.HR‑8541胶水是否环保，有没有相关检测报告？
汇瑞工程师：产品通过ROHS环保检测，属于环保型结构胶。适合工业产品出口配套，可提供需要检测报告。
