汇瑞首页汇瑞产品汇巨产品胶奥产品汇聚力品牌
汇瑞耐腐蚀修补剂是以高性能耐腐蚀材料陶瓷粉末与改性防腐树脂复合得到的高性能、高密度聚合陶瓷防腐蚀修补材料，用于修复各类受化学介质腐蚀的机械设备零件及制备防腐预保护涂层。
石油化工、机械设备、火力发电、水泥厂、钢铁铸造、矿山冶金、船舶行业
耐酸罐（槽）、化工设备、烟气脱硫系统、电解槽、污水处理系统、石油储罐等各种化学品设备衬里腐蚀的修补及预保护涂层的制备，是耐酸容器的专业修补使用产品。

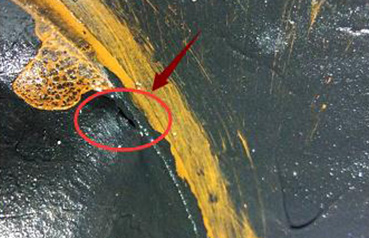

纯水系统混床修补

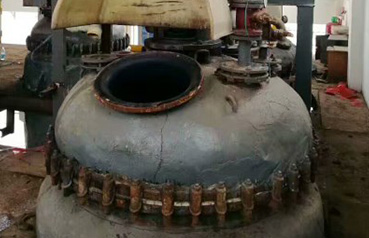

反应釜修补

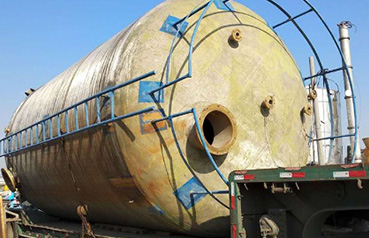

化学品储罐修补

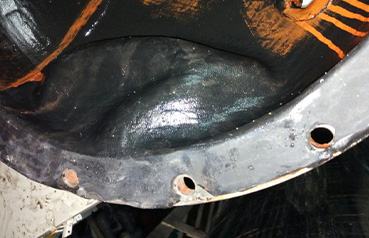

纯水系统混床修复

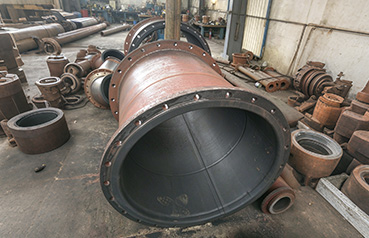

脱硫称管修复

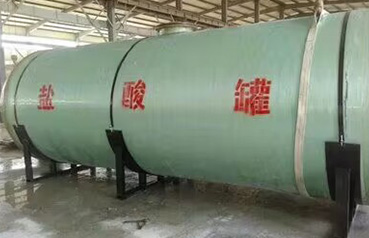

储罐修补
适用于化学储罐内衬及管道内衬的破损、脱落的修补和预保护
耐酸性能优异
高分子树脂，耐腐蚀性是比普通金属1-2倍
高分子树脂为基材，优异的耐润滑油机油性能

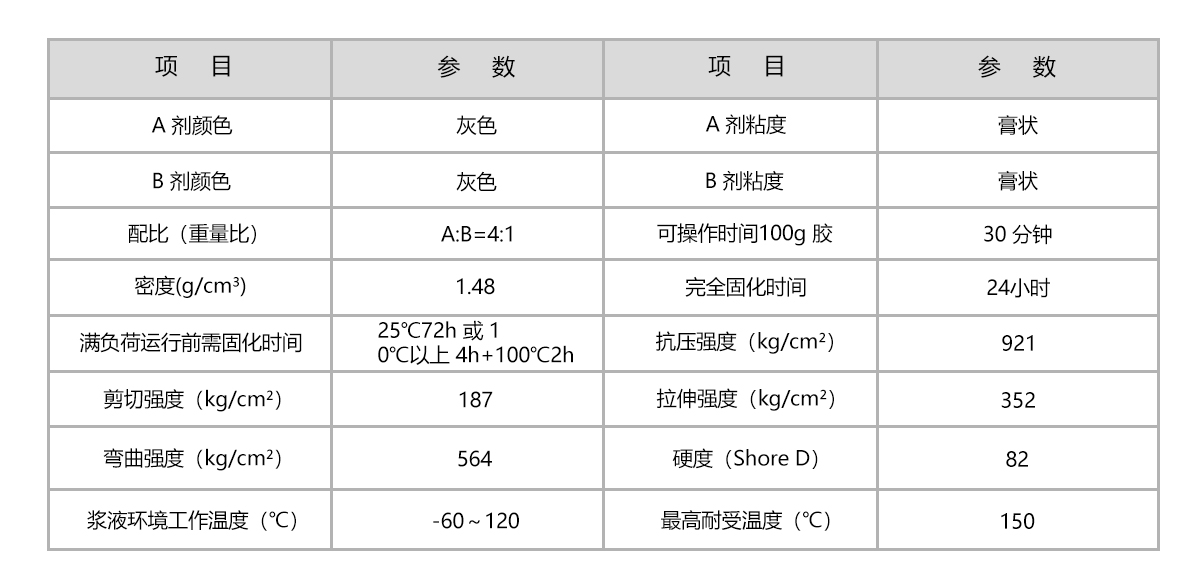

温馨提示：以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以测试数据准。
HR-8436耐酸修补剂使用方法
1.清洁修补位置表面的灰尘、油污等，用钢丝刷或粗砂纸等方式打磨；
2.使用电子称量工具，按使用说明比例A:B=4：1将主剂A和固化剂B充分混合，用刮板将胶水搅拌均匀；
3.在修补部位均匀涂胶，涂抹时反复按压以达到最佳效果；
4.放置24小时后再进行其他工艺。
HR-8436耐酸修补剂注意事项
1.产品不属于危险品，按化学品运输。
2.放置儿童不及处，避免阳光照射。
3.需在通风、阴凉、干燥处密封保存。
4.保质期24个月，过期经试验合格，可继续使用。
1.HR-8436适合在哪些工业设备上使用？
汇瑞工程师：广泛用于各类烟气管道、电解槽、化工设备、污水处理系统、化工贮罐等设备的腐蚀缺陷修复，也可作为设备的预保护防腐涂层使用。
2.HR-8436固化后可耐受的长期工作温度上限是多少？
汇瑞工程师：它的最高耐受温度可达150℃，浆液类工况下的稳定工作温度区间为-60℃～120℃，可覆盖多数高温腐蚀类工业场景。
3.HR-8436固化后收缩率表现怎么样？
汇瑞工程师：它的固化收缩率不超过0.05%，修复完成后不会因胶层收缩导致二次开裂，能保证修复面长期保持完整无渗漏。
4.使用HR-8436施工前，基材表面需要做什么预处理？
汇瑞工程师：先清除基体表面的松动锈蚀、油污与杂质，可采用喷砂、电砂轮、钢丝刷或粗砂纸等方式打磨，提升修复表面的粗糙度，最后用丙酮类清洗剂擦拭清洁，保证粘接面干净干燥。
5.HR-8436在强酸工况下的长期稳定性如何？
汇瑞工程师：产品经过30天介质浸泡测试，在30%盐酸、50%硫酸、30%磷酸等强腐蚀介质中，试块质量变化率均小于1%，长期使用不会出现明显的腐蚀失效问题。
