新能源电池导热灌封胶 真空灌封工艺胶粘剂方案
核心结论
动力电池模组真空灌封，是把双组分导热灌封胶在真空环境下完成脱泡并注入模组，使胶液填充电芯之间及模组内部的缝隙，固化后形成兼具导热、绝缘、缓冲与阻燃作用的弹性胶层。
本方案推荐使用 HJ-711 双组分有机硅导热灌封胶：A、B 组分按 1:1（重量比）混合，25℃ 下混合后粘度约 3500～5500 cps，导热系数可按工况在 0.8～2.0 W/(m·K) 区间选配，体积电阻率 ≥1×10¹⁴ Ω·cm，阻燃等级达 UL94 V-0，长期使用温度约 -60℃～+200℃，适用于方形、圆柱及软包电芯模组的导热填充与热管理，并适配自动灌胶产线。
一、什么是动力电池模组真空灌封
灌封，是将液态胶料灌入装有电子元件或电芯结构的器件内，固化为具有绝缘与导热性能的高分子材料的过程。导热灌封胶集粘接、密封、灌封功能于一体，在动力电池中主要承担热管理、结构支撑、电气绝缘与阻燃四类作用。
真空灌封在负压环境中完成脱泡与注胶：胶液中的气体因压力降低而析出、膨胀上浮逸出，同时模组内部空腔的残余空气被抽出，为无空洞填充创造条件；注胶完成后缓慢破真空，借助大气压辅助胶液填充深腔与微孔。
常压灌封与真空灌封工艺对比
| 对比维度 | 常压灌封 | 真空灌封 |
|---|---|---|
| 气泡与空洞 | 易残留微气泡与气隙 | 可显著减少气泡与空洞 |
| 填充完整性 | 复杂缝隙、深腔填充受限 | 有助于渗透狭小间隙与深腔 |
| 电气绝缘 | 气泡处场强集中，易引发局部放电 | 有助于降低局部放电风险 |
| 导热路径 | 气泡形成热阻，影响散热 | 热传导路径更完整 |
| 工艺节拍 | 较快 | 相对较慢，需抽真空与保压 |
| 适用场景 | 结构简单、浅层灌封 | 高压、高散热、长寿命要求模组 |
① 散热与均温：热量若不能及时导出，模组内部易出现局部热点，加速电芯老化、影响一致性。灌封胶在电芯与冷板、外壳之间形成热传导通道，有助于热量均匀扩散。
② 高压绝缘与安全：在 400V、800V 高压平台下，气泡处的击穿电压低于固体绝缘材料，容易引发局部放电，长期运行可能导致绝缘老化。灌封胶可形成连续的绝缘层。
③ 体积变化与振动冲击：电芯充放电存在体积变化，车辆行驶又带来持续振动。固化后的低应力弹性胶层可起到缓冲作用，减少元件与焊点的应力损伤。
④ 阻燃与防护：灌封胶需具备阻燃特性，在异常工况下延缓火焰蔓延，同时阻挡水汽、粉尘等介质侵入。
气泡带来的三重隐患：导热断路（气泡热阻导致热量难导出）、局部放电（高压下气泡处电场集中）、应力开裂（冷热循环中气泡反复膨胀收缩）。这正是动力电池模组普遍采用真空灌封的原因——从源头减少气泡进入。
三、解决方案总览：HJ-711 导热灌封胶 + 真空灌封工艺
本方案由材料端（HJ-711 双组分有机硅导热灌封胶）与工艺端（真空灌封）两部分构成，在导热填充、绝缘防护与结构缓冲之间取得平衡。
HJ-711导热灌封胶 方案要素与对应价值
| 方案要素 | 对应价值 |
|---|---|
| 导热填料体系 | 在胶体中构建导热通道，将电芯工作热量传导至外壳或冷板，有助于控制模组内部温升 |
| 电气绝缘性能 | 体积电阻率 ≥1×10¹⁴ Ω·cm，导热同时形成绝缘防护层 |
| 低应力弹性体 | 固化后邵氏 A 40～55，线收缩率约 0.3%，缓冲温度循环与振动应力 |
| 1:1 双组分设计 | 配比简单、误差容忍度较好，适配自动灌胶与点胶设备 |
| 阻燃特性 | UL94 V-0 级，遇火自熄 |
| 项目 | 典型值 / 范围 | 说明 |
|---|---|---|
| 外观（A组分） | 黑色 / 白色 / 灰色 | 颜色可按需选配 |
| 外观（B组分） | 白色液体 | — |
| 混合比例 | A:B = 1:1（重量比） | 适配自动计量混合设备 |
| 混合后粘度 | 约 3500～5500 cps（25℃） | 流动性适配点胶、灌胶工艺 |
| 相对密度 | 1.10 ~ 1.15 g/cm³ | — |
| 导热系数 | 0.8～2.0 W/(m·K) | 可按工况选配 |
| 体积电阻率 | ≥1×10¹⁴ Ω·cm | 电气绝缘性能指标 |
| 介电强度 | ≥20 kV/mm | 击穿强度参考值 |
| 阻燃等级 | UL94 V-0 | 遇火自熄 |
| 硬度（固化后） | 邵氏 A 40～55 | 低应力弹性体 |
| 耐温范围 | 约 -60℃ ~ +200℃ | 长期使用温度 |
| 线收缩率 | ≤0.3% | 加成型固化，无低分子副产物 |
| 可操作时间 | 约 55～80 min（25℃） | 受环境温度影响 |
| 固化条件 | 25℃ / 约 8～24 h；或 80℃ / 15～30 min | 加热可加速固化 |
| 环保认证 | RoHS、REACH | 无溶剂、无腐蚀 |

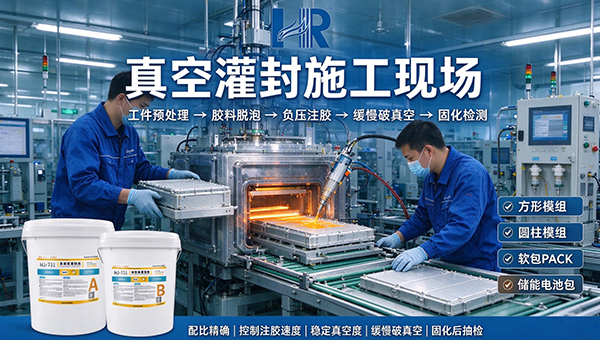

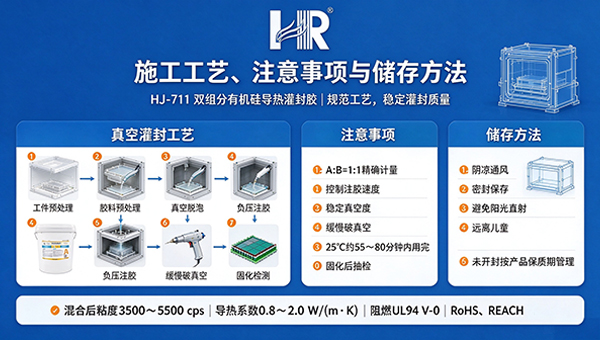

五、真空灌封工艺流程（六步）
工件预处理 — 清洁模组与基材表面，去除油污、灰尘与氧化物；必要时预热除湿，减少基材吸附水汽带来的次生气泡。
胶料预处理 — A、B 组分分别搅匀，按 1:1 精确计量混合，混合后胶液真空脱泡。
真空灌封 — 模组送入真空腔体，抽至设定真空度后负压注胶，控制流量与速度。
缓慢破真空 — 缓慢释放真空，借大气压辅助胶液填充深腔、微孔与复杂缝隙。
固化 — 常温约 8～24 小时，或 80℃ 加热 15～30 分钟快速固化。
固化后检测 — 外观检查 + X-ray 检测内部气泡空洞，并进行电性能与可靠性抽检。
六、关键工艺控制点
真空灌封工艺控制点
| 控制点 | 作用与建议 |
|---|---|
| 真空度 | 决定脱泡与填充效果，需根据胶料粘度与模组结构设定并稳定维持 |
| 混合比精度 | 配比偏差会影响固化性能与绝缘质量，建议保证计量系统精度 |
| 注胶速度与流量 | 过快易裹气、过慢影响效率，需与真空度、胶液粘度匹配 |
| 温度曲线 | 预热温度、固化温度与升温速率影响气泡脱除与应力释放 |
| 破真空速率 | 缓慢破真空避免胶液翻涌，保证填充密实 |
七、方案优势
导热缓冲兼顾：导热填料构建热传导路径，缓解局部热点；胶层弹性可缓冲振动冲击。
绝缘防护可靠：体积电阻率 ≥1×10¹⁴ Ω·cm、介电强度 ≥20 kV/mm。
低应力设计：加成型体系无副产物，线收缩率约 0.3%，固化后为邵氏 A 40～55 弹性体。
耐温循环适配：长期使用温度约 -60℃～+200℃。
工艺友好：1:1 混合、粘度适中、可操作时间约 55～80 分钟，适配自动灌胶设备。
阻燃安全：UL94 V-0 级阻燃；符合 RoHS、REACH 环保要求。
八、典型适配场景
方形铝壳电芯模组（电芯间及底部导热填充）、圆柱电芯模组（填充电芯与支架间隙）、软包模组与 PACK（内部填充与缓冲）、BMS 与高压配电盒（绝缘防护与导热）、储能电池包（填充与热管理）、电源与电控模块（OBC/DC-DC/电机控制器灌封）。
九、常见问题（FAQ）
Q1：动力电池模组为什么采用真空灌封而不是常压灌封？
常压灌封在搅拌、输送与注胶中容易裹入空气，固化后形成微气泡或气隙，既形成热阻，又可能在高场强下引发局部放电。真空灌封先对胶料脱泡，再在负压下注胶、缓慢破真空，有助于减少气泡与空洞，更适合高压、高散热和长寿命要求的模组。
Q2：HJ-711 的混合比例和可操作时间是多少？
A、B 组分按 1:1（重量比）混合；25℃ 下混合后粘度约 3500～5500 cps，可操作时间约 55～80 分钟，且随温度变化——温度升高操作时间缩短，降低则延长。
Q3：灌封胶的导热系数应该怎么选？
导热系数单位为 W/(m·K)，数值越高传导热量能力越强。行业中对散热要求较高的动力电池模组通常建议选用 2.0 W/(m·K) 及以上；要求相对温和的场景可选用 0.8～1.5 W/(m·K)。HJ-711 可按工况在 0.8～2.0 W/(m·K) 区间选配。
Q4：固化后会不会对电芯和元件产生较大应力？
HJ-711 采用加成型体系，无低分子副产物，线收缩率约 0.3%，固化后为邵氏 A 40～55 弹性体，属低应力封装材料。实际应力水平还与胶层厚度、结构设计与固化曲线有关。
Q5：耐温范围和阻燃等级是多少？
长期使用温度约 -60℃～+200℃；阻燃等级 UL94 V-0，遇火自熄；符合 RoHS、REACH 等环保要求。
Q6：灌封后的模组能否返修？
有机硅灌封胶固化后为弹性体，具备一定可修复性，相比环氧体系便于局部拆卸返修；是否返修需结合模组结构、胶层厚度与工艺要求评估。
十、选型与技术支持
样品与规格书：提供 HJ-711 产品规格书、批次检测报告与样品测试支持
选型建议：根据电芯形态、散热需求与产线工艺，协助匹配导热系数、粘度与固化速度
工艺支持：提供真空灌封工艺参数优化、真空脱泡操作指导
定制服务：可按工况调整颜色、固化速度等参数
