硅胶条（固态挤出硅胶、发泡海绵硅胶）表面能低，自带硅油脱模剂，普通胶水粘接易出现脱胶、胶层变硬、弯折开裂等问题。汇瑞 HR-318 是双组份铂金体系热粘型硅胶对粘胶水，专门解决硅胶与硅胶互粘，适配硅胶密封条工厂接角流水线作业，粘接无需额外涂刷硅胶处理剂。

一、HR-318 产品简介

HR-318 硅胶热粘胶水由 A 剂、B 剂组成，按重量 1:1 混合使用，依靠高温热压快速固化。固化后胶层具备和硅胶基材相近弹性，不会变硬，接头可反复弯折拉伸；耐高低温、防水耐老化，满足密封件长期使用要求，产品符合 ROHS、REACH 环保标准，可用于出口硅胶制品。

产品参数

型号：HR-318（A/B 双组份）

配比：A:B = 1:1（重量比）

外观：半透明膏状

固化条件：200-240℃热压，保压 10~15 秒

混合后操作时间：4 小时（常温）

耐温范围：-50℃～250℃

适用基材：固态硅胶条、发泡海绵硅胶条、硅胶密封圈、硅胶管（硅胶对硅胶互粘）
注意：HR-318 属于热固化胶水，必须搭配热压夹具使用，无法常温自然固化，不适合现场手工修补。

二、适用应用场景

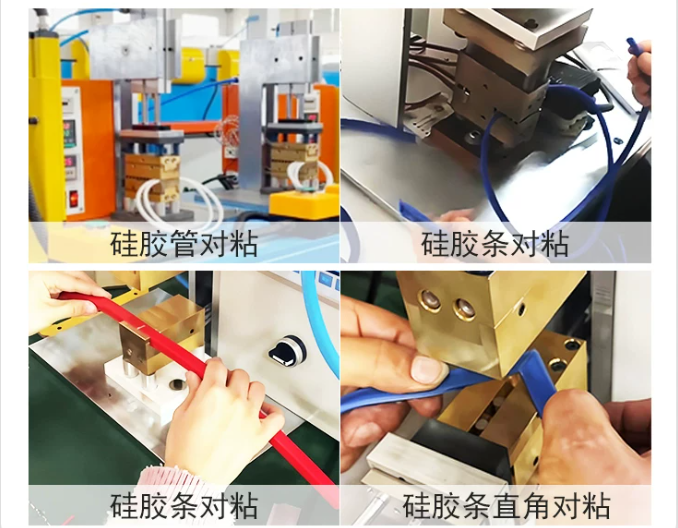

门窗、机柜固态硅胶密封条接头对粘接角

发泡海绵硅胶条拼接，硅胶垫圈接口生产

硅胶管对接、橡胶密封圈流水线接角成型

家电、新能源设备硅胶密封件批量粘接

三、标准施工工艺 SOP

基材清洁

使用无水乙醇擦拭硅胶条粘接位置，清除表面硅油、脱模剂、粉尘油污，待完全晾干。建议接头加工成 45° 斜角，增大粘接面积，提升接头强度。本产品无需额外涂刷硅胶处理剂。

胶水调配

HR-318 A、B 组份严格按照 1:1 重量配比混合，充分搅拌，容器底部与侧壁胶体搅拌均匀；单次配胶量建议控制在 4 小时内用完，防止提前凝胶失效。

薄涂施胶

将混合好的胶水薄涂于硅胶接头粘接面，胶层厚度控制 0.1~0.3mm，涂胶量不宜过大，避免热压后溢胶。

热压固化成型

对齐硅胶条接头，放入热压夹具；设定温度 200-240℃，保压 10~15 秒即可完成固化。温度不足会导致固化不完全、胶层发粘；固化完成取出工件，无需长时间静置养护。

后段加工

固化后的接头可直接进行冲切、修整、装配，粘接强度可达硅胶本体撕裂破坏。

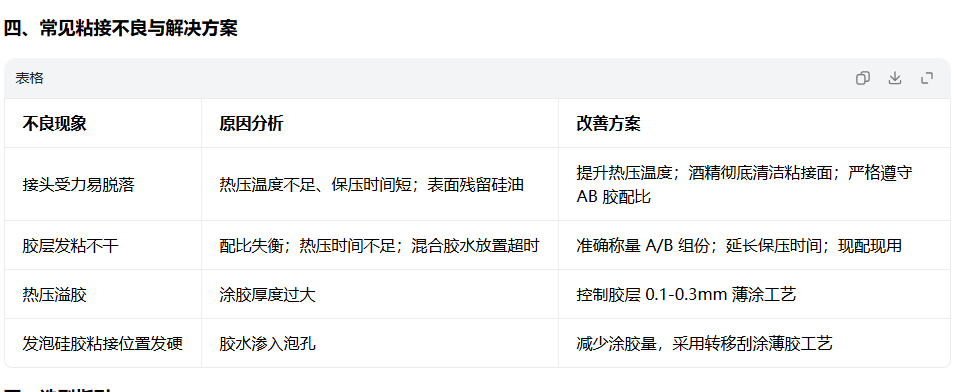

五、选型指引

✅ 推荐选用汇瑞 HR-318：工厂流水线批量生产，具备热压设备；硅胶条 / 硅胶密封圈互粘，要求接头弹性好、生产效率高。

❌ 不适合 HR-318：无热压设备、现场手工修补场景；需要常温粘接作业。

无热压设备的常温粘接方案：可选用硅胶处理剂搭配硅胶瞬干胶或常温弹性有机硅 AB 胶。

六、方案总结

汇瑞 HR-318 硅胶对粘胶水，解决传统硅胶条粘接需要底涂处理剂、固化周期长、胶层硬脆易开裂痛点。热压十几秒快速成型，粘接后保持硅胶原有弹性，强度高、耐候防水，是硅胶密封条、硅胶制品厂接角工艺优选粘接方案。

如需样品测试、工艺技术支持，欢迎联系汇瑞胶粘技术工程师。
